機械密封的安裝順序,泵機械密封的安裝順序,離心泵機械密封的安裝順序

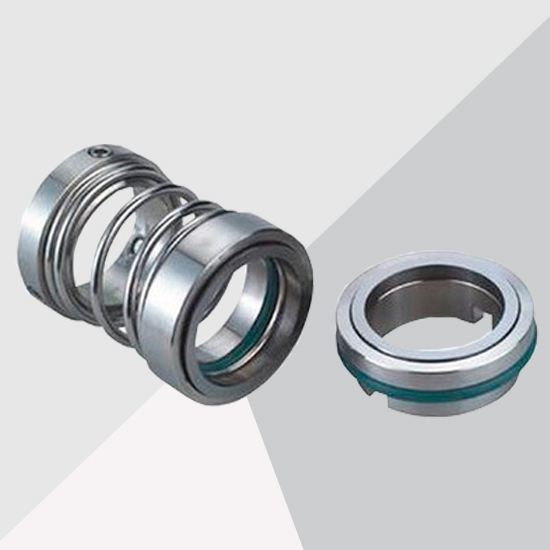

　　以安裝在臥式離心泵上的單端面內裝式非平衡機械密封為例說明離心泵機械密封的安裝順序，見圖5-13。
　　1．臥式離心泵機械密封安裝位置的確定
　　確定臥式離心泵機械密封的安裝位置須在臥式離心泵裝配中調整固定好軸與密封體相對位置的基礎上進行，確定方法：
　?。?）確定臥式離心泵機械密封正常工作狀態的安裝尺寸，見圖5-13。
　?。?）在軸上標記密封箱端面垂直于軸的位囂。
　?。?）由L1-L2=L3，由（2）所標記的位置量出彈簧座固定端的位置，并做好標記。
　　
　　2．靜止部件的安裝
　?。?）將防轉銷裝入密封端蓋相應的孔內。
　?。?）將靜環密封圈套在靜環上，再將靜環之凹槽對準密封端蓋上的防圖5-13單端面內裝式轉銷，裝入密封端蓋內。
　　
　　3．旋轉部件的組裝
　?。?）將傳動螺釘裝在彈簧座上，使彈簧座之彈簧孔朝上放平，再將環密封固；小彈簧分別裝入彈簧座之彈簧孔內，不得歪斜。
　?。?）將壓環裝在小彈簧上，并將傳動螺釘旋于壓環的螺孔內，使之壓住小彈簧不能掉出。此時彈簧壓縮量應大于正常操作時的壓縮量。
　　（3）將壓環、彈簧、彈簧座套在軸上，并用固定螺釘固定在軸上所標記的位置。
　　（4）將動環密封圖裝入動環內。
　?。?）將動環裝在壓環上，并使壓環之傳動銷對準動環相應的孔內。
　?。?）將安裝好的密封端蓋裝在密封箱體上，并用螺栓均勻固定把緊。
